設計背景：

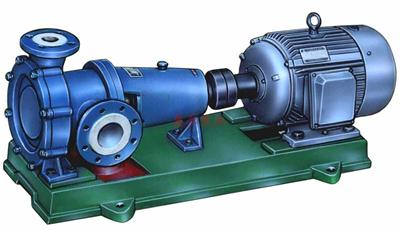

隨著國內洗煤行業的發展，500萬t/年至1200萬t/年的洗煤廠逐漸增多，各種洗煤設備設計參數也隨之變大，其中壓濾機用渣漿泵出現入料流量300m3/h，保壓0.8MPa的要求，我單位現有的壓濾機泵無法滿足該參數，只能采用大泵替代。因此為了滿足市場需求，經研究決定開發TZJE-150-450Y壓濾機專用泵。

創新點：

1.考慮到該工業泵為壓濾機專用泵，在設計葉輪型線的時候，我們采用大包角設計，使泵的清水性能曲線更陡，這樣泵在入料階段到保壓階段流量變化過程中，能夠使壓力快速上升，達到保壓狀態，更適用于壓濾機的工況要求；

2.壓濾機入料泵要求入料時流量大，該泵設計入口大，保證流量要求的同時有效提高了工業泵入料時的效率，降低流速，從而降低介質對泵的磨損；且將葉輪的流道設計為窄流道，保證流量不會過大，避免燒毀電機。

技術特點：

1.護套及護板配合處加厚，耐磨性更好,壽命更長；

2、葉輪型線包角加大，流道窄，適用于壓濾機工況；

3.、渣漿泵入口大，葉輪流道窄，既提高了工業泵的流量，降低磨損，又能在入料時保證流量不會過大，從而即滿足了壓濾機入料要求，又保護了電機不超功率。
